Banc d’essais
de paliers de bielle

LMS Angoulème
Banc MEGAPASCALE

L’objectif principal du banc MEGAPASCALE est d’étudier expérimentalement les comportements mécaniques et thermiques d’un palier de tête de bielle sous des conditions de fonctionnement sévères (haut régime).
Le banc assure :

  • Une vitesse de rotation de la broche de 15 000 à 20 000 tr/min
  • Le chargement dynamique des bielles par un système d’excentrique jusqu’à 90 kN
  • La lubrification d’un palier de tête de bielle

Les mesures recueillies lors des essais sont :

  • Les efforts dynamiques dans les bielles
  • Les températures de l’huile et des bielles
  • Le débit d’huile alimentant les paliers de bielle

Pour gérer la période transitoire de démarrage du banc, nous avons développé pour ce projet une butée hydraulique double effet permettant le chargement progressif des bielles d’essais.

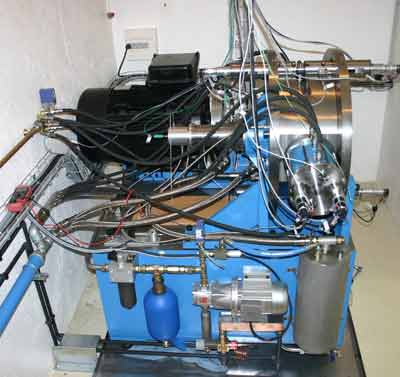

Banc d'essais de pallier de bielle
Banc d'essais pallier de bielle mégapascal
