Développement
de mécanismes et d’équipements
CSTM prend en charge le développement de mécanismes complexes et d’équipements pointus grâce à son savoir-faire et à ses nombreux outils de dimensionnement. Nous travaillons conjointement avec nos clients pour développer des systèmes dans des domaines de haute technologie, qui demandent des connaissances particulières des milieux extrêmes.

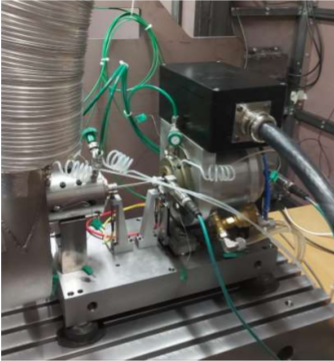

Hi-Speed eMotor : 5 Nm de 0 à 100 000 tr/min
CSTM développe un moteur électrique avec un couple de 5 Nm entre 0 et 100 000 tr/min pour la réalisation de bancs d’essai (étanchéités dynamiques, roulements, paliers aérostatiques, pompes, …) et à terme pour des équipements embarqués (Electropompe, turbogénératrice par exemple).
Les résultats acquis sur le premier prototype sont :
- 2,5 Nm à 60 000 tr/min
- 1.5 Nm à 85 000 tr/min
- Rendement 97%
Ce projet a été cofinancé par la Région Occitanie et par le gouvernement dans le cadre du Plan France 2030.

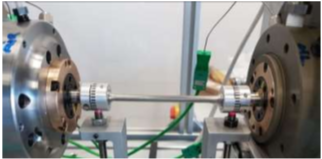

Couplemètre optique haute vitesse
- Mesure du couple moyen (relativement à un zéro), du couple dynamique et de la vitesse.
- Mesures des modes propres de flexion, de torsion et des acyclismes.

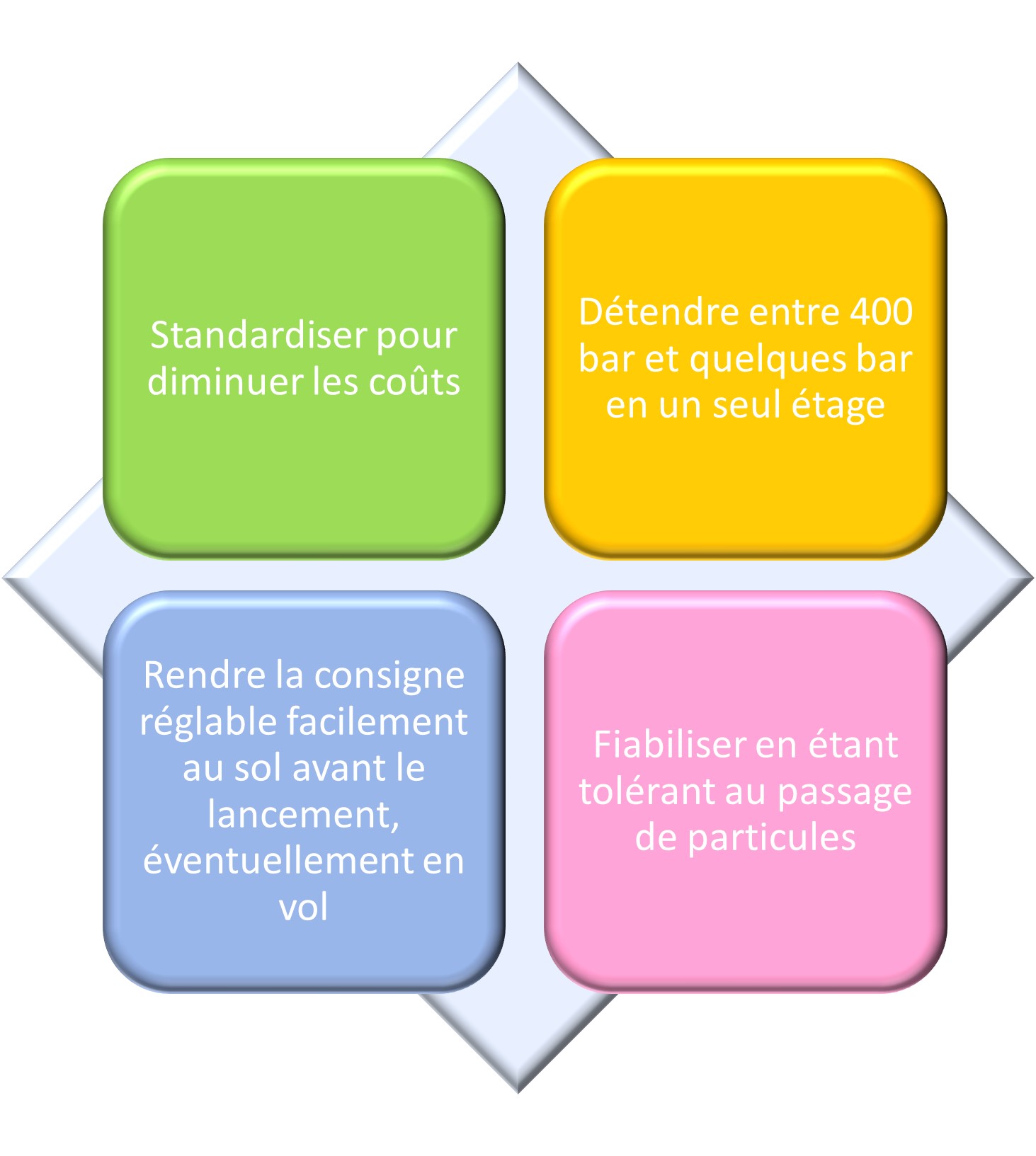

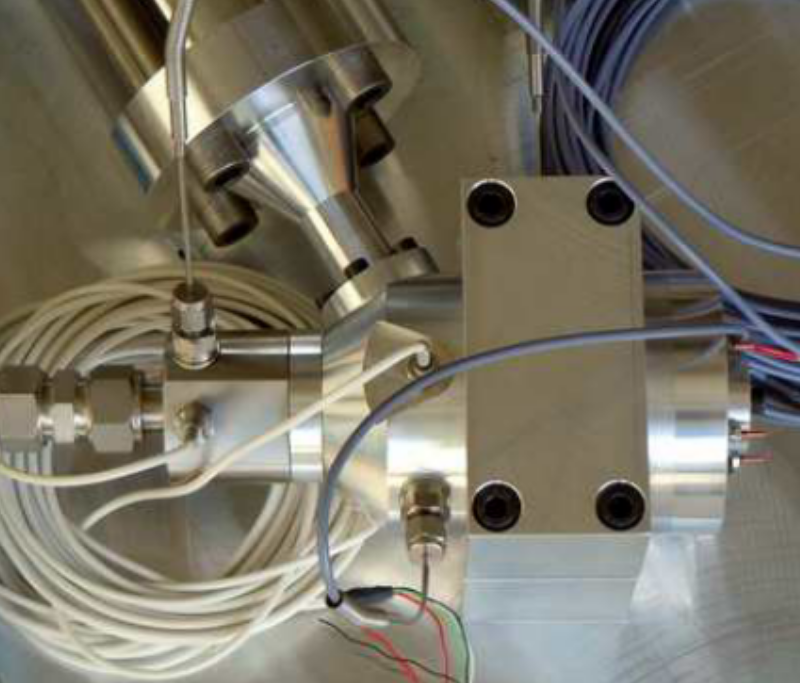

Détendeur électronique
Résultats d’essais

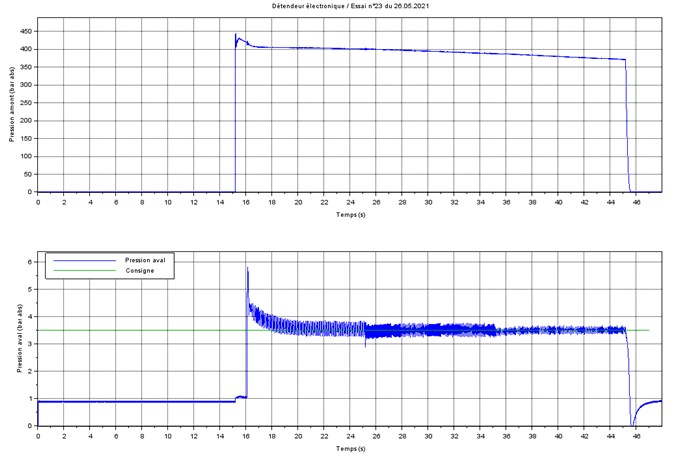

Pression amont 406 bar et aval 3.5 bar abs.
CSTM a cofinancé une thèse avec le CNES sur la commande non linéaire de l’actionneur à réluctance variable au LAAS / ICAM. Breveté CNES CSTM CNRS/LAAS.

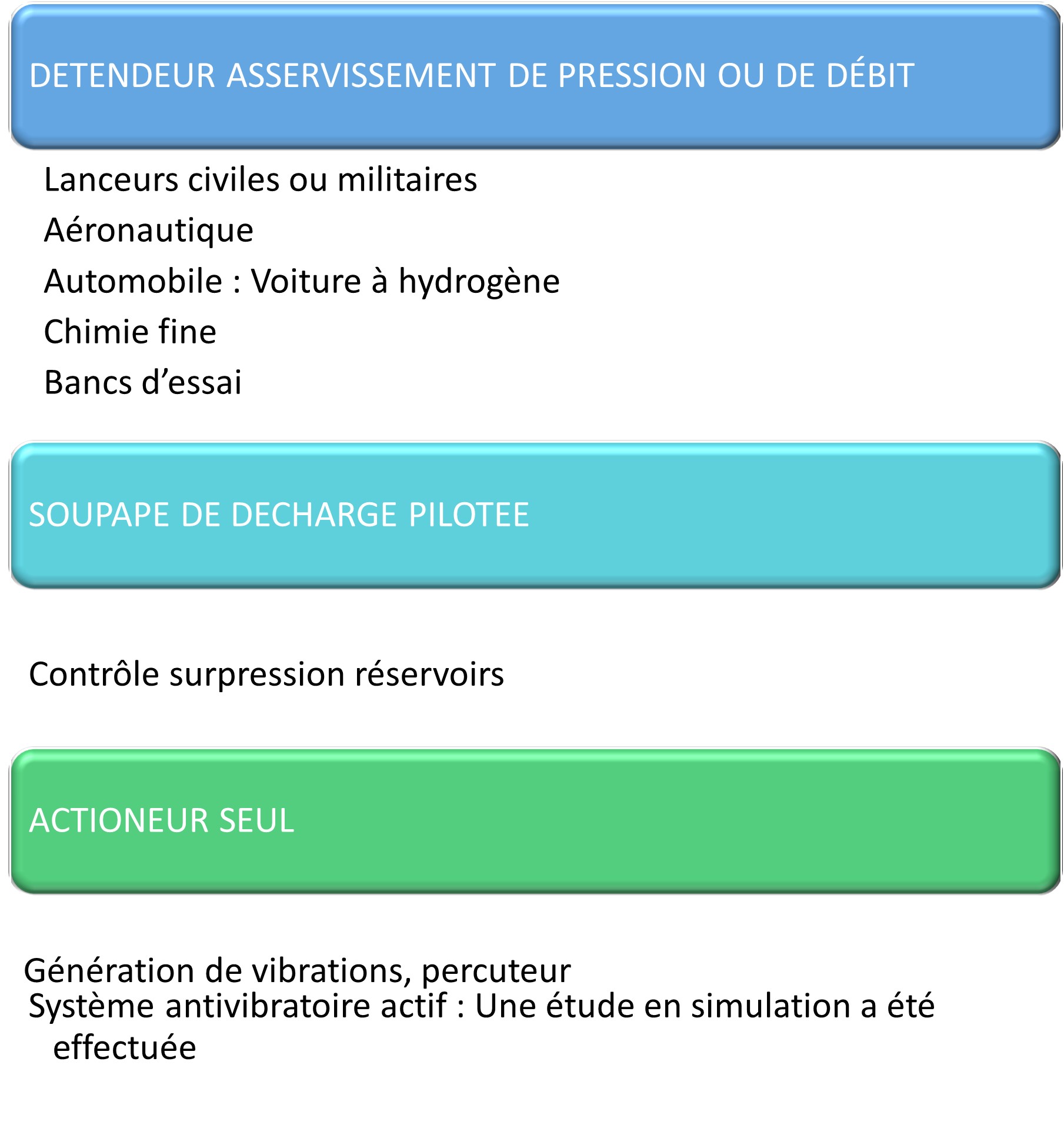

Applications possibles

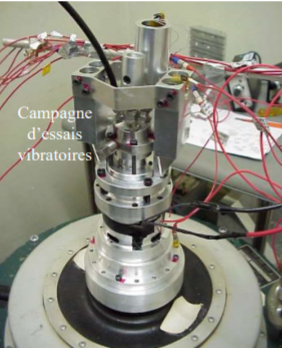

Mini-pompe à hydrazine pour micro et mini satellites
CSTM :
- Maîtrise d’œuvre du développement : conception, réalisation des maquettes et des campagnes d’essais
- Brevet CNES-CSTM : pompe Brevet CNES : actionneur
CSTM/Groupe de travail :
- DHF CONSEIL • ECOLE NAVALE • ENSAM • CNRS ORLEANS • GLCS • SUPELEC / EEI • UNIVERSITÉ DE LYON
Pompes embarquées
Pompes volumétriques spatiales :
Pompe à piston avec étanchéité par membrane, nous disposons d’un modèle validé en essai.
Pompe à engrenage, nous disposons d’un modèle validé en essai.
Pompes centrifuges et turbopompes :
Réalisation d’un prototype de turbopompe, d’un banc d’essai et d’une campagne d’essai
Dynamique rotors, paliers, étanchéités
Dimensionnement rouets de pompe et de turbines supersoniques.
Roulements spécifiques
- Calcul de roulements et de rotors, RMS4, RBSDYN.
- Définition de roulements spécifiques pour le spatial :
Roulements du séparateur d’eau de COLUMBUS
Roulements d’une pompe à ammoniac pour SATELLITES 1 milliard 600 millions de tours en ammoniac obtenus en essai
Développement d’une pompe à engrenage sur roulements
Dispositif médical
Développement d’un dispositif médical pour tester l’efficacité des plaquettes en sang total
BREVET SORBONNE UNIVERSITÉ-INSERM-CSTM,
Essais cliniques autorisés en octobre 2021 par l’ANSM.
